Montagehinweise für PV-Ersatzziegel
Bildanleitungen und Videos für die Montage unserer PV-Ersatzziegel mit separatem oder integriertem Dachhaken.
Unsere Montagehinweise zeigen die grundsätzliche Verwendung unserer PV-Ersatzziegel, je nach Ausführung "mit oder ohne vormontiertem Dachhaken".
Je nach Ihrer bestellten Ausführung unterscheidet sich der Montageablauf etwas, siehe Fotos & Montagevideos auf dieser Seite.
Ein PV-Ersatzziegel ersetzt den vorhandenen Tonziegel im Bereich der PV-Unterkonstruktion. Für die Aufnahme der PV-Modulschiene wird ein geeigneter Dachhaken benötigt. Dieser kann je nach Produktvariante fest am Blechziegel installiert sein oder separat gesetzt werden.
Bitte beachten Sie: Arbeiten am Dach und an PV-Unterkonstruktionen gehören in die Hände qualifizierter Fachbetriebe.
Bitte lesen Sie alle Hinweise, die wir Ihnen hier geben, sorgsam durch und befolgen Sie diese! Sie ersetzen keine Prüfung des konkreten Dachaufbaus, der Statik und der örtlich geltenden Fachregeln.
Vor dem Einbau
Vor der Montage ist die erforderliche Anzahl und Position der PV-Blechziegel für die geplante PV-Unterkonstruktion zu bestimmen. Dabei müssen u.a. Dachaufbau, Sparrenlage, Tragfähigkeit, Dachneigung, Ziegeltyp sowie Wind- und Schneelasten berücksichtigt werden.
Jeder PV-Ersatzziegel, Dachhaken, Schaumstoffkeil und jedes weitere Montagemittel ist vor dem Einbau auf Vollständigkeit und erkennbare Mängel zu prüfen. Beschädigte oder veränderte
Teile dürfen nicht eingesetzt werden.
Für die Lastableitung ist eine geeignete tragende Dachkonstruktion erforderlich. Die einschlägigen Normen, anerkannten Regeln der Technik, Herstellervorgaben der Dachziegel, Vorgaben des PV-Unterkonstruktionssystems und Richtlinien der jeweiligen Fachverbände sind zu beachten.
Wichtige allgemeine Hinweise:
- PV-Blechziegel niemals direkt nebeneinander oder direkt übereinander anordnen.
- zwischen zwei Blechziegeln muss immer mindestens eine konventionelle Ziegelreihe liegen, soweit die Planung nichts anderes fachgerecht vorsieht.
- Blechziegel möglichst bis zum Rand der Kollektorfläche bzw. darüber hinaus verteilen.
- Auskragungen vermeiden.
- Schrauben und Befestigungsmittel passend zur Unterkonstruktion auswählen
- die Dachneigung muss mindestens 15 Grad betragen
Hinweis zur Schraubenwahl:
Als produktbezogene Orientierung sollten für die Befestigung des Blechziegels
- zwei Spenglerschrauben im Format 4,5 x 25mm
- und für die Montage am / des Dachhaken zwei Tellerkopfschrauben 8 x 100 - 150mm verwendet werden.
Die konkrete Schraubenauswahl und Bemessung ist jedoch immer vom Dachaufbau, der Unterkonstruktion und der fachlichen Planung abhängig.
Eine Illustration zeigen unsere Montagevideos. Die Schrauben sind kein Bestandteil des Lieferumfangs.
Lieferumfang:
Der Lieferumfang richtet sich nach der bestellten Ausführung. Grundsätzlich erhalten Sie die bestellte Anzahl der PV-Ersatzziegel aus Aluminium. Je nach Auswahl ist entweder
- kein Dachhaken enthalten,
- ein Dachhaken fest vormontiert, oder
- die gewünschte Anzahl Edelstahl-Dachhaken separat beigelegt.

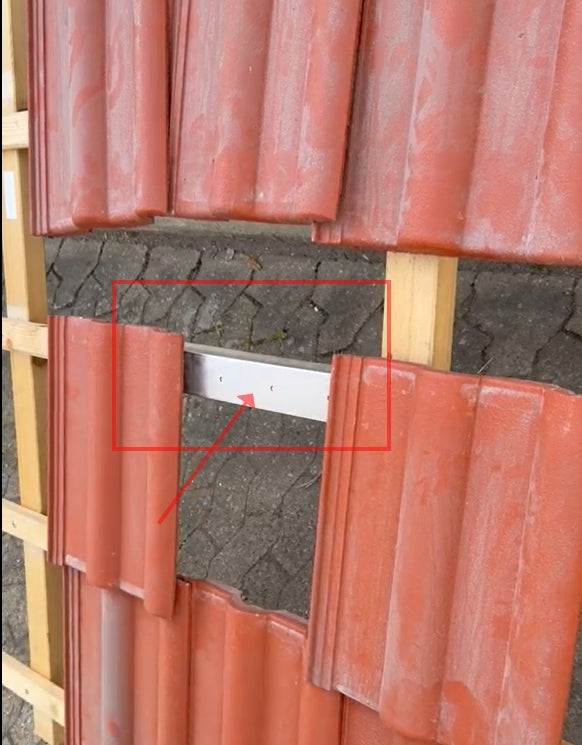

Zu jedem Blechziegel wird ein selbstklebender Schaumstoffkeil für den oberen Abdichtbereich mitgeliefert. Falls mitbestellt, liegt eine passende Alu-Verstärkungsschiene bei.
Grundablauf (Haken nicht vormontiert)
-

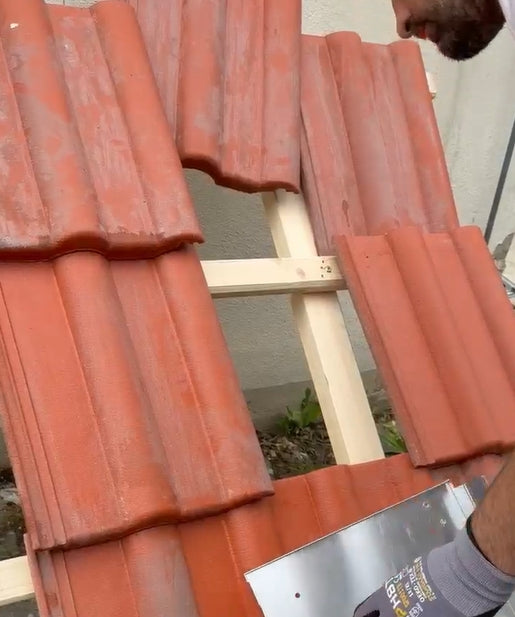

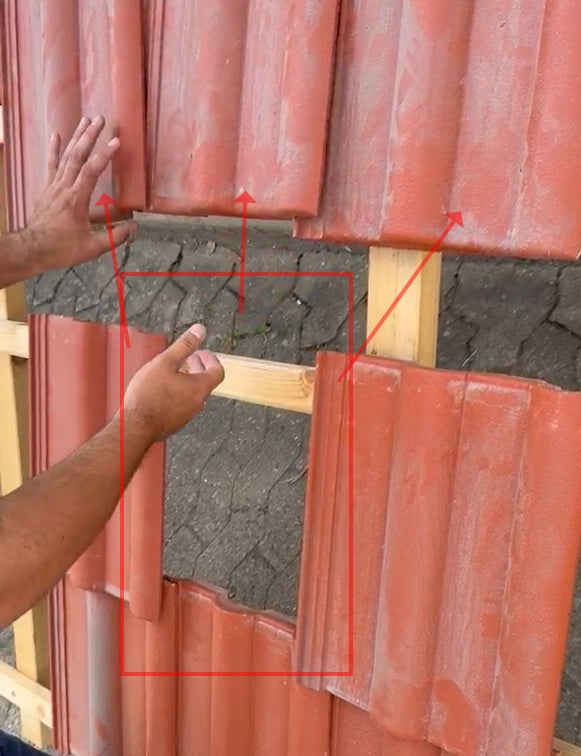

Schritt 1: Tonziegel entfernen
Den Tonziegel, der durch den PV-Ersatzziegel ersetzt werden soll, vorsichtig entfernen. Den darüber liegenden Tonziegel nach oben verschieben, damit Sparren, Dachlatte und Montagebereich frei zugänglich sind.
-

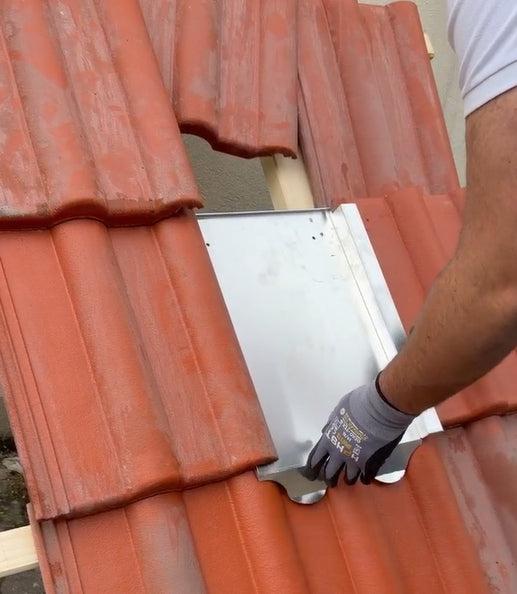

Schritt 2: PV-Ersatzziegel einsetzen
Den PV-Blechziegel anstelle des entfernten Tonziegels einsetzen und auf korrekten Sitz prüfen. Je nach Ausführung kann der Blechziegel links und rechts über die Vorbohrungen mit Spenglerschrauben befestigt werden.
-

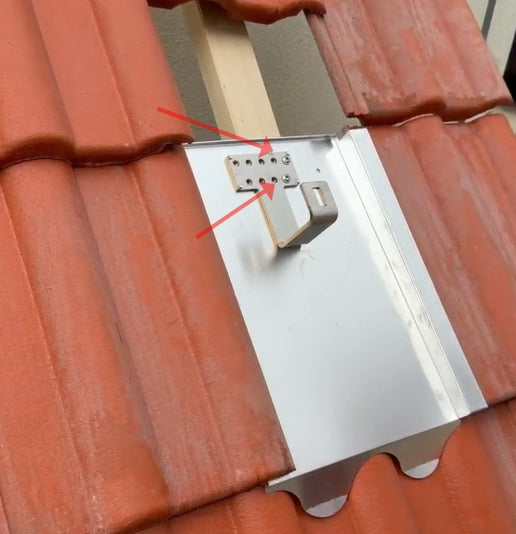

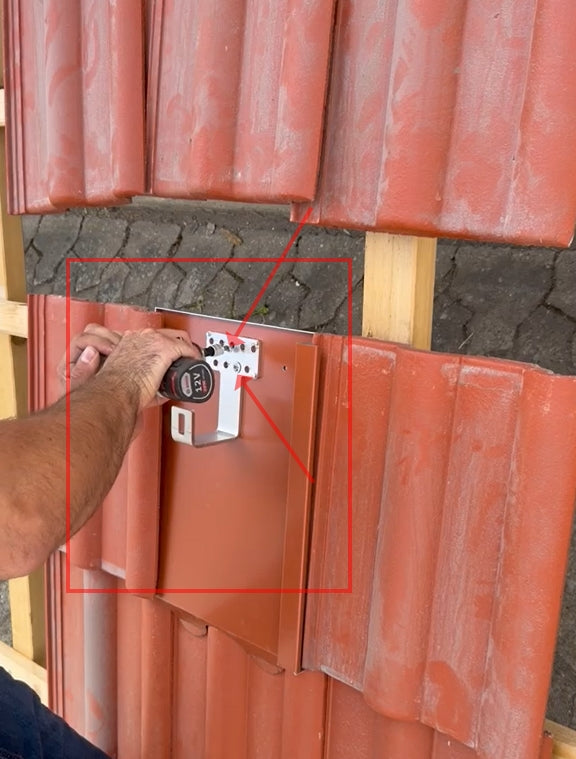

Schritt 3: Dachhaken in den Sparren montieren
Den mitgelieferten oder separat erhaltenen Dachhaken mit zwei Schrauben durch die PV-Platte in den Sparren bohren und dadurch die Konstruktion zusätzlich fixieren.
-

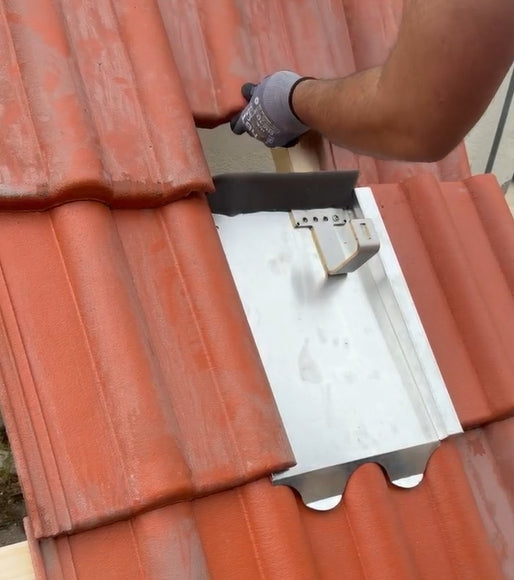

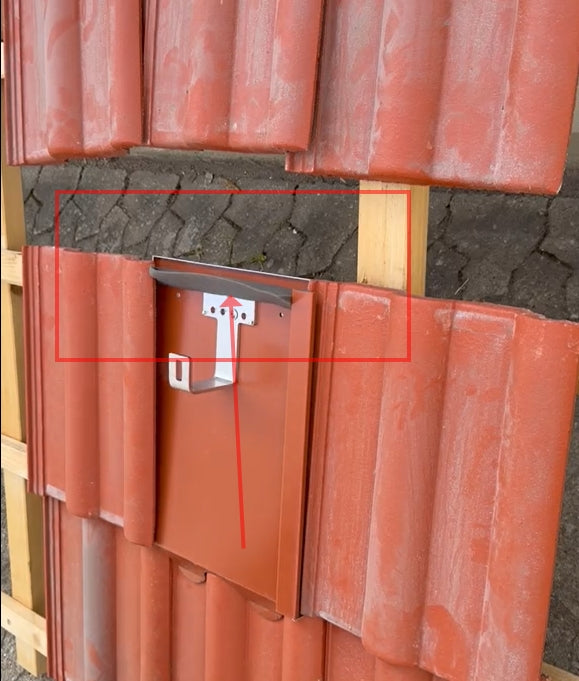

Schritt 4: Schaumstoffkeil anbringen
Den selbstklebenden Schaumstoffkeil am oberen Ende des PV-Ersatzziegels anbringen. Er dient als zusätzliche Abdichtung im oberen Bereich und hilft, das Eindringen von Schmutz, Insekten, Treibschnee und Schlagregen zu reduzieren.
-
Schritt 5: Abdichtung kontrollieren
Die Dichtung bzw. der Schaumstoffbereich wird so an den Dachhaken angepasst, dass der Durchtrittsbereich sauber abgedeckt ist. Auf spannungsfreien Sitz, ausreichende Überdeckung und eine geschlossene Wasserführung achten.
-

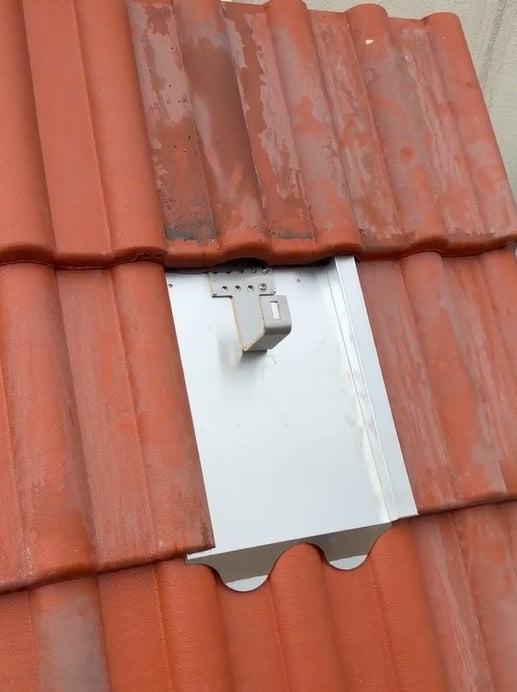

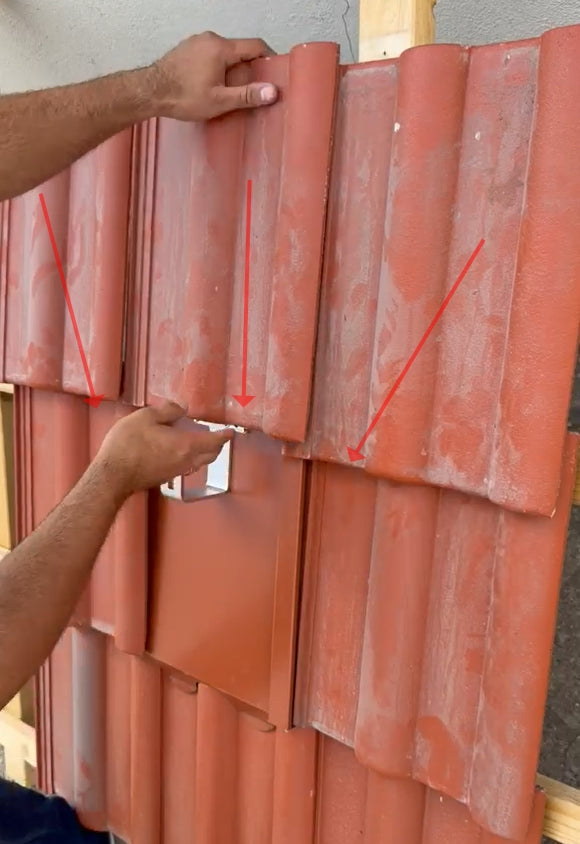

Schritt 6: Dach wieder schliessen
Den darüberliegenden Tonziegel wieder nach unten in seine vorgesehene Position schieben. Danach den Sitz des PV-Blechziegels, des Dachhakens und der angrenzenden Ziegel prüfen. Alles auf festen Sitz und Stabilität überprüfen. Fertig!
Grundablauf (Haken vormontiert)
-
Schritt 1: Tonziegel entfernen
Den Tonziegel, der durch den PV-Ersatzziegel ersetzt werden soll, vorsichtig entfernen. Den darüber liegenden Tonziegel nach oben verschieben, damit der mittige Sparren, die Dachlatte und der Montagebereich frei zugänglich sind.
-

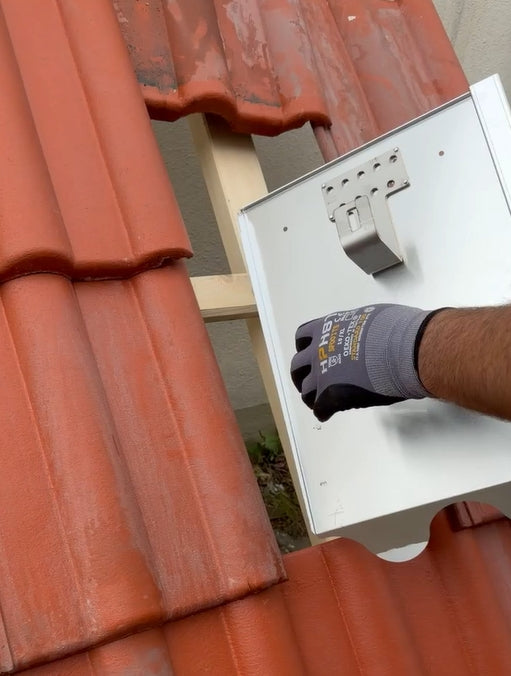

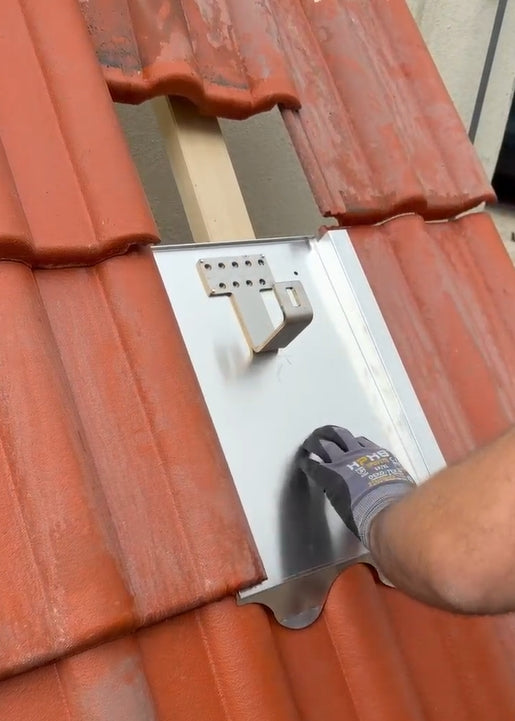

Schritt 2: PV-Ersatzziegel einsetzen
Den PV-Blechziegel anstelle des entfernten Tonziegels einsetzen und auf korrekten Sitz prüfen. Je nach Ausführung kann der Blechziegel links und rechts über die Vorbohrungen mit Spenglerschrauben befestigt werden.
-

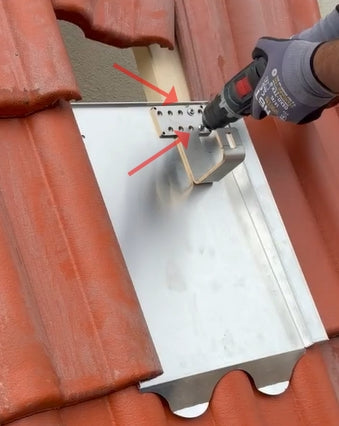

Schritt 3: Dachhaken in den Sparren montieren
Den vormontierten Dachhaken mit zwei Schrauben durch die PV-Platte in den Sparren bohren und dadurch die Konstruktion abschließend fixieren.
-

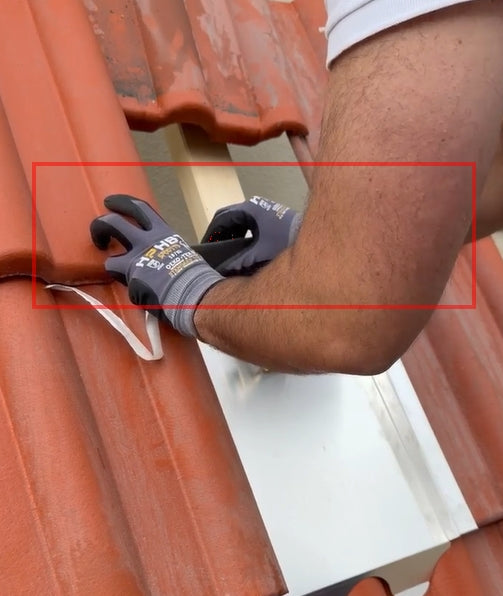

Schritt 4: Schaumstoffkeil anbringen
Den selbstklebenden Schaumstoffkeil am oberen Ende des PV-Ersatzziegels anbringen. Er dient als zusätzliche Abdichtung im oberen Bereich und hilft, das Eindringen von Schmutz, Insekten, Treibschnee und Schlagregen zu reduzieren.
-

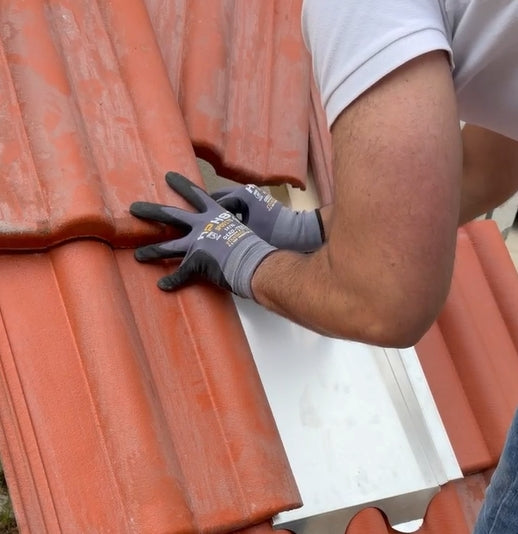

Schritt 5: Abdichtung kontrollieren
Die Dichtung bzw. der Schaumstoffbereich wird so an den Dachhaken angepasst, dass der Durchtrittsbereich sauber abgedeckt ist. Auf spannungsfreien Sitz, ausreichende Überdeckung und eine geschlossene Wasserführung achten.
-

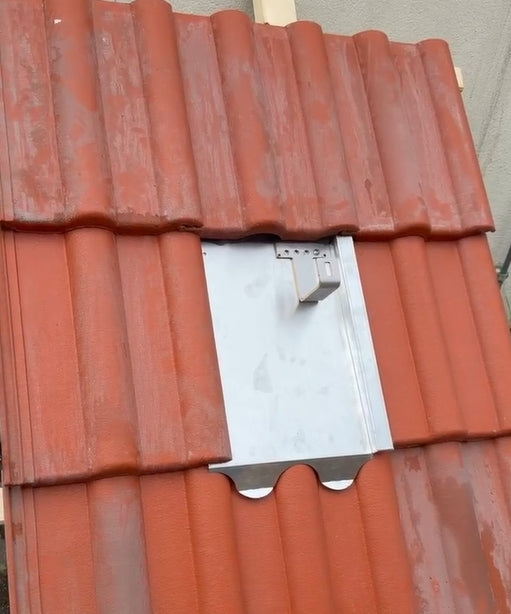

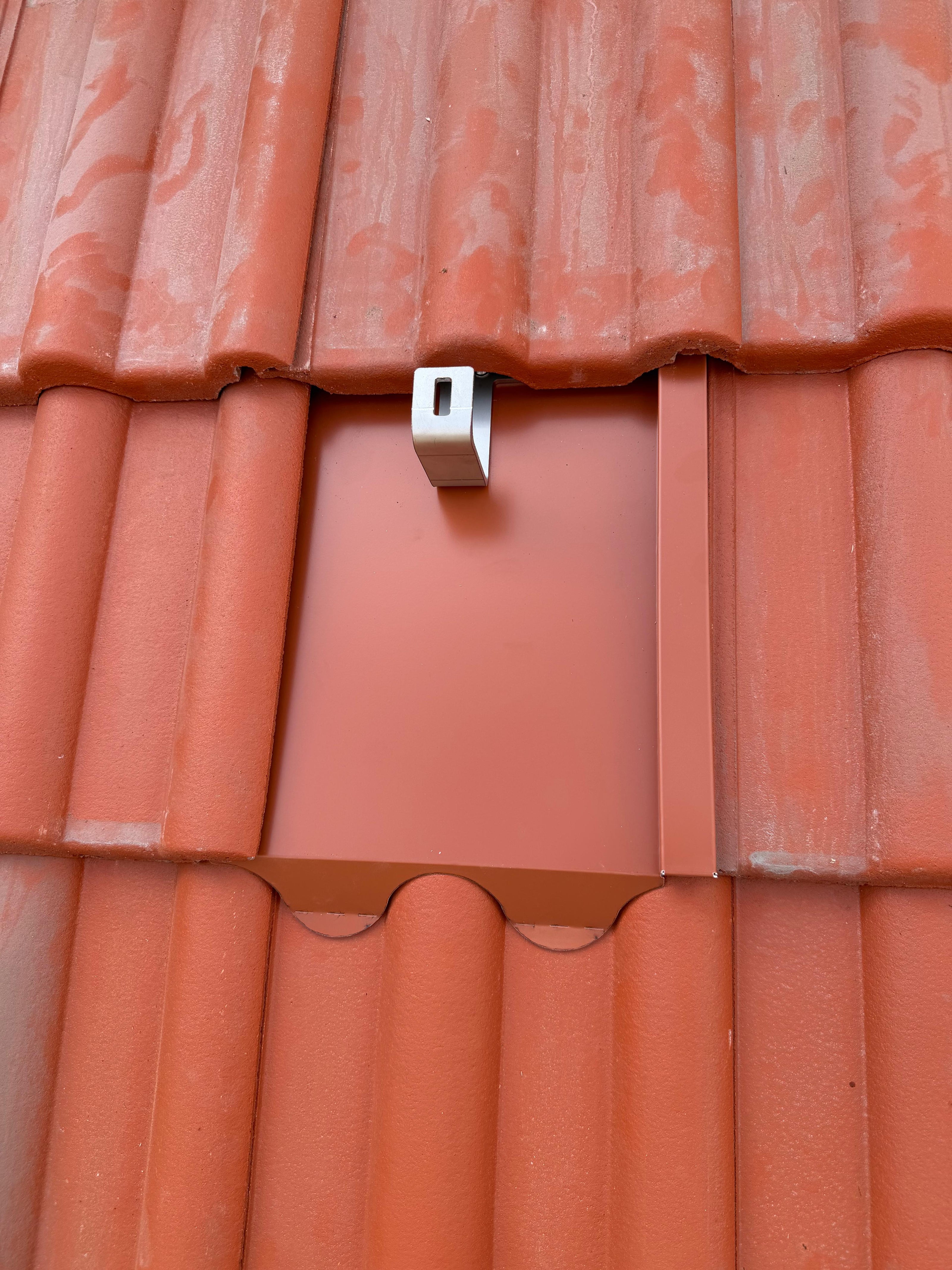

Schritt 6: Dach wieder schliessen
Den darüberliegenden Tonziegel wieder nach unten in seine vorgesehene Position schieben. Danach den Sitz des PV-Blechziegels, des Dachhakens und der angrenzenden Ziegel prüfen. Alles auf festen Sitz und Stabilität überprüfen. Fertig!
FAQ zur Montage von PV-Ersatzziegeln
Frage: Sind Schrauben im Lieferumfang enthalten?
Antwort:
Nein. Schrauben sind nicht im Lieferumfang enthalten. Die Auswahl der Befestigungsmittel hängt vom Dachaufbau, der Unterkonstruktion und der geplanten Lastableitung ab und muss fachgerecht bestimmt werden. Eine Empfehlung für die zu verwendenden Schrauben sieh weiter oben im Abschnitt "Wichtige allgemeine Hinweise".
Frage: Wird immer ein Dachhaken benötigt?
Antwort:
Für die Befestigung der PV-Modulschiene wird immer ein geeigneter Dachhaken benötigt. Je nach Produktvariante ist bei uns der Dachhaken fest am PV-Blechziegel installiert oder separat anzubringen. Der einzelne PV-Ersatzziegel ohne Haken ersetzt nur den Tonziegel im Montagebereich.
Frage: Wofür ist der Schaumstoffkeil?
Der mitgelieferte Schaumstoffkeil wird am oberen Bereich des PV-Blechziegels angebracht. Er dient als zusätzliche Abdichtung und hilft, den oberen Anschlussbereich gegen Schmutz, Insekten, Treibschnee und Schlagregen zu verbessern. Sie erhalten kostenlos zu jedem bestellten Blechziegel ein Stück Schaumstoffkeil dazu.
Frage: Kann ich die Montage selbst durchführen?
Grundsätzlich ja, aber Arbeiten am Dach und an PV-Unterkonstruktionen sollten nur von qualifizierten Fachbetrieben durchgeführt werden. Die Hinweise auf dieser Seite dienen der produktbezogenen Orientierung und ersetzen keine fachgerechte Planung, statische Prüfung oder Montage.
Frage: Dürfen PV-Blechziegel direkt nebeneinander / übereinander montiert werden?
PV-Blechziegel dürfen niemals direkt nebeneinander oder direkt übereinander angeordnet werden. Die genaue Anordnung ist anhand der Kollektorfläche, der Sparrenlage, der Lastannahmen und der anerkannten Regeln der Technik zu planen.
Wichtiger Tipp zum Abschluss:
Planen Sie immer mindestens eine konventionelle Ziegelreihe zwischen zwei Blechziegeln ein, sowohl oberhalb als auch unterhalb der Blechziegel-Reihe.
Sie haben noch Fragen zur Montage?
Für eine fachgerechte und sichere Montage empfehlen wir ausdrücklich die Ausführung durch einen qualifizierten Fachhandwerker. Eine Haftung ist ausgeschlossen, sofern beim Einbau nicht unsere im Original gelieferten PV-Ersatzziegel bzw. unsere Dachhaken verwendet werden oder die Montage unsachgemäß erfolgt. Bei Fragen rund um die Installation oder den Einbau stehen wir Ihnen jederzeit gerne zur Verfügung.
